OPPGAVE 9: MÅLING AV STRØM OG SPENNING. |
||||||
|
KOBLING: Lag koblinga slik at de tre lampene kan tennes og slukkes
med hver sin bryter. |
|
|||||
|
|
||||||
|
1. |

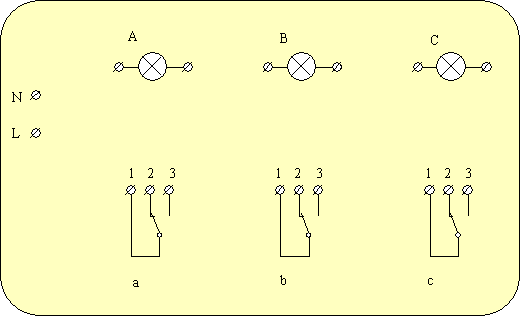

Tegn koblinga slik som den må lages på dette
koblingsbrettet. |
|||||
|
2. |
Bruk summeren på instrumentet ditt, og mål ut bryterne.
Koble opp etter tegninga. |
|||||
|
3. |
Sett inn støpselet for koblingsbrettet, og mål den
spenninga som du da får mellom terminalene N og L. |
|||||
|
|
||||||
|
4. |
Mål strømmen til hver enkelt lampe, og før resultatene inn
i tabellen. |
|||||
|
5. |
Mål spenninga over hver enkelt lampe når denne lyser, og
før resultatene inn i tabellen. |
|||||
|
6. |
Bruk Ohms lov og beregn motstanden i hver enkelt lampe. |
|||||
|
7. |
Bruk effektformelen og beregn effekten i hver enkelt
lampe. |
|||||
|
|
I |
U |
R = U / I |
P = U • I |
||
|
LAMPE A |
|
|
|
|
||
|
LAMPE B |
|
|
|
|
||
|
LAMPE C |
|
|
|
|
||
|
8. |
Sammenlign resultatene med målingene og beregningene i oppgave
nr 2. |
|||||
