OPPGAVE 12: SERIEKOBLING
nr. 2. |
||||||||||||
|
Du skal nå realisere denne koblinga på koplingsbrettet
ditt. Prøv på forhånd å tenke over hvordan du tror at de tre lampene vil lyse
etter som du trykker på bryterne. |
|
|||||||||||
|
1 |

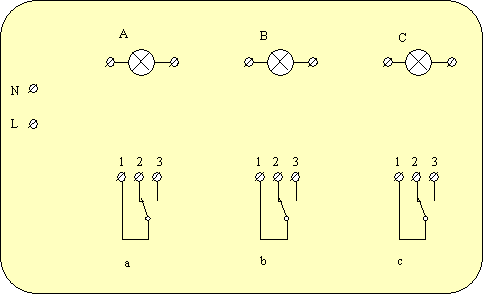

Tegn
koblinga inn på figuren under slik som du mener at denne må lages. |
|||||||||||
|
|
||||||||||||
|
2 |
Mål de forskjellige strømmene slik at du får fylt ut
tabellen under. (Legg merke til at når du parallellkopler en bryter med et amperemeter,
så er dette det samme som at du slår denne bryteren på.) |
|||||||||||
|
3 |
Mål de
forskjellige spenningene slik at du får fylt ut tabellen under. |
|||||||||||
|
a |
b |
c |
Ia |
Ib |
Ic |
UA |
UB |
UC |
P = U • I |
|
||
|
PÅ |
AV |
AV |
|
|
|
|
|
|
|
|
||
|
PÅ |
AV |
PÅ |
|
|
|
|
|
|
|
|
||
|
PÅ |
PÅ |
AV |
|
|
|
|
|
|
|
|
||
|
PÅ |
PÅ |
PÅ |
|
|
|
|
|
|
|
|
||
|
BRYTERE |
MÅLINGER |
REGNING |
|
|||||||||
|
LEGG MERKE TIL AT EN BRYTER GÅR PÅ DERSOM DU LUKKER BRYTERGAPET,
ELLER DERSOM DU PARALLELLKOBLER DEN MED ET AMPEREMETER FOR Å MÅLE STRØM. |
|
|||||||||||
|
|
|
|||||||||||
