MÅLEMETODE FOR Å BESTEMME OVERGANGSMOTSTAND.

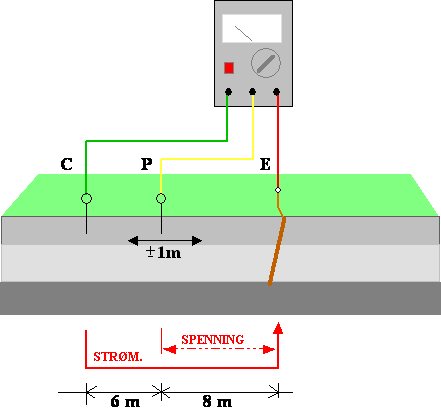

Når jordelektrodens plassering er kjent, vil man kunne måle jordelektrodens overgangsmotstand ved hjelp av to måleelektroder. Toelektrodemetoden er basert på at to måleelektroder plasseres i en bestemt avstand, på linje ut fra jordelektroden.

Instrumentet sender en strøm fra elektrode E inn til jordelektroden. Overgangsmotstanden registreres ved at instrumentet måler spenningsfallet mellom elektrode P og jordelektroden.

For å kontrollere at måleelektrodene har riktig kontakt med jordelektroden, utføres denne målingen tre ganger. Spenningselektroden (P) flyttes 1 m mot jordelektroden, og målingen gjentas. Etter at instrumentet er avlest på nytt, flyttes spenningselektroden (P) tilbake, og 1 m videre mot strømelektroden. (P) Her avleses instrumentet på nytt. De tre avlesningene skal være tilnærmet like.

Dersom man skulle få forskjellige avlesninger i de tre tilfellene, må man utføre målingene på nytt i en annen retning ut fra jordelektroden.

ADVARSEL:

Det kan være svært farlig å kople fra en hovedjordledning i et elektrisk anlegg. Dersom det finnes en liten jordfeil i anlegget, risikerer man at den usymmetriske frekvensen på jordstrømmen låser muskulaturen. Dermed blir man hengende fast mellom jordelektroden og jordledningen. Denne situasjonen vil i løpet av kort tid kunne føre til hjertekrampe.

På grunn av dette er det viktig at hele det elektriske anlegget koples ut før jordelektroden løsnes.
