OPPGAVE 5: SERIEKOBLING. |
|||||
|
|

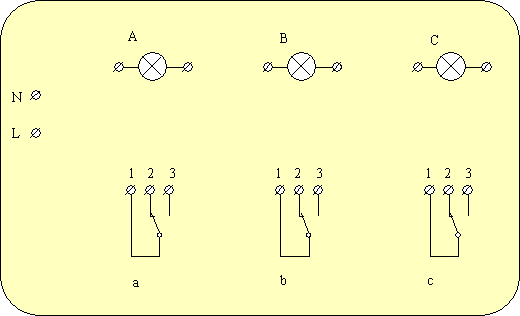

Kobl opp øvingsbrettet slik at du får realisert denne
koplinga mellom bryter a og de tre lampene. |
||||
|
|
|||||
|
1 |
Mål strømmen inn i koblinga. Før resultatet i tabellen. (
Se tipset nederst på siden. ) |
||||
|
2 |
Mål spenningen over hver av de tre lampene. Før resultatet
inn i tabellen. |
||||
|
3 |
Beregn den effekten som hver av de tre lampene nå lyser
med. |
||||
|
4 |
Kontroller at målingen din stemmer med de
motstandsverdiene som du tidligere har regnet ut for de tre lampene. |
||||
|
I |
Ua |
Ub |
Uc |
||
|
|
|
|
|
||
|
P = U • I |
|
|
|
||
|
R = U / I |
|
|
|
||
|
TIPS: Dersom du ikke har en strømtang når du skal måle strømmen
i en krets, har du et problem. Da må du åpne kretsen for å koble inn et
ampermeter. Dette kan løses ved å parallellkoble amperemeteret med den
bryteren som styrer denne kretsen. |
|||||
