Innganger og
utganger |
||||
|
|

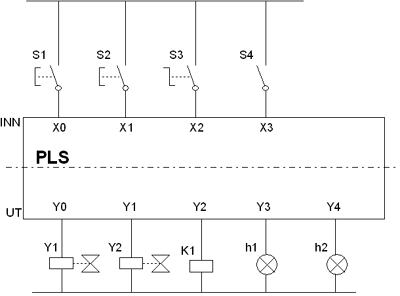

En PLS– maskin er en blokk som består av flere terminaler. Denne maskinen kan programmeres. Det programmet som maskinen må ha, henviser til terminalene på maskinen. Man kan koble brytere, eller andre signalgivere, til inngangene på maskinen. De terminalene som kan brukes til innganger på vår MITSUBISHI- maskin kaller vi for X0, X1, X2… o.s.v. Når programmet blir laget, må dette henvise til den inngangen som signalgiveren er koblet til. |
|||
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
PROGRAM. |
||||
|
|
||||
|
Hvis |
X0 |
er på |
||
|
og |
X1 |
er på |
||
|
skal |
Y2 |
gå på |
||
|
slutt |
|
gå på |
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
|
|
||
|
|
Programmet kan styre lamper, ventiler, kontaktorer o.a. dersom disse blir koblet til utgangene på PLS- maskinen. På vår MITSUBISHI- maskin kaller vi terminale til disse utgangene for Y0, Y1, Y2… o.s.v. |
|||
