Innstillinger på Oscilloskopet
Når du har fått fram kurvene på instrumentet, bør du prøve disse knappene for å se hva som skjer. På denne siden finner du også mange fremmede ord. Du skal prøve å bli fortrolig med disse ordene når du prøver knappene.

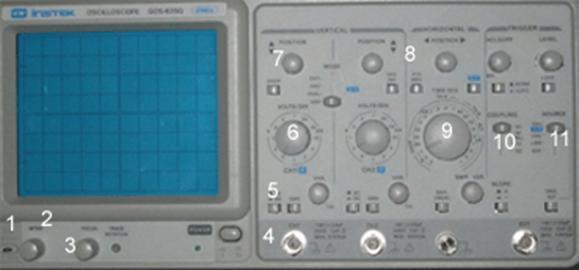

1	Punkt for kalibrering av probe. Vanlig signal er 0,5V firkant p-p.
2	Styrken på intensiteten av strålen som avtegnes på skjermen.
3	Fokus av strålen som avtegnes på skjermen. Skal være så tynn som mulig
4	BNC-plugg for tilkopling av måleprobene.
5	Her velger man mellom å skulle måle AC eller DC
6	Her stiller man amplituden på signalet. Hvor mange volt vi skal ha pr rute i Y- retning.
7	Her kan vi flytte signalbilde i Y- retning.
8	Her kan vi flytte signalbilde i X- retning.
9	Her stiller man tidsenheten. Hvor mange µs, ms, eller s vi skal ha pr rute i X- retning.
10	Her velger man hva slags trigging signalet skal ha.
11	Her velger man hvilken inngang som skal styre triggesignalet.
