OPPGAVE 7: SERIE-
PARALLELLKOPLING |
||||||||||||
|
Du skal nå realisere denne koplinga på koplingsbrettet
ditt. Prøv på forhånd å tenke over hvordan du tror at de tre lampene vil lyse
etter som du trykker på bryterne. |
|
|||||||||||
|
1 |

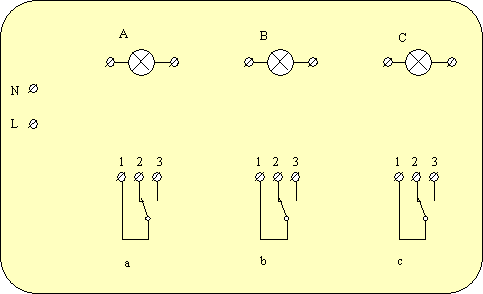

Tegn
koplinga inn på figuren under slik som denne må lages. |
|||||||||||
|
|
||||||||||||
|
2 |
Mål de forskjellige strømmene slik at du får fylt ut tabellen
under. Legg merke til at når du parallellkobler en bryter med et ampermeter,
så blir dette det samme som at du slår denne bryteren på. |
|||||||||||
|
3 |
Mål de
forskjellige spenningene slik at du får fylt ut tabellen under. |
|||||||||||
|
a |
b |
c |
Ia |
Ib |
Ic |
UA |
UB |
UC |
P = U • I |
|
||
|
PÅ |
AV |
AV |
|
|
|
|
|
|
|
|
||
|
PÅ |
AV |
PÅ |
|
|
|
|
|
|
|
|
||
|
PÅ |
PÅ |
AV |
|
|
|
|
|
|
|
|
||
|
PÅ |
PÅ |
PÅ |
|
|
|
|
|
|
|
|
||
|
BRYTERE |
MÅLINGER |
REGNING |
|
|||||||||
|
LEGG
MERKE TIL AT EN BRYTER GÅR PÅ DERSOM DU LUKKER BRYTERGAPET, ELLER DERSOM DU
PARALLELLKOBLER DEN MED ET AMPERMETER FOR Å MÅLE STRØM. |
|
|||||||||||
